توضیحات بلند کلیپس یا گیره C شکل فلنج کانال هوا:
کلیپس یا گیره C شکل فلنج کانال هوا یکی از قطعات مورد استفاده در اتصال فلنجهای پروفیلی در سیستمهای ساخت کانال تهویه هوا است. این قطعه که با نام بست یکطرفه پیچ خور لبه دار نیز شناخته میشود، برای اتصال دو پروفیل فلنجی به یکدیگر طراحی شده و باعث تثبیت آنها در هنگام مونتاژ کانال هوا میشود.

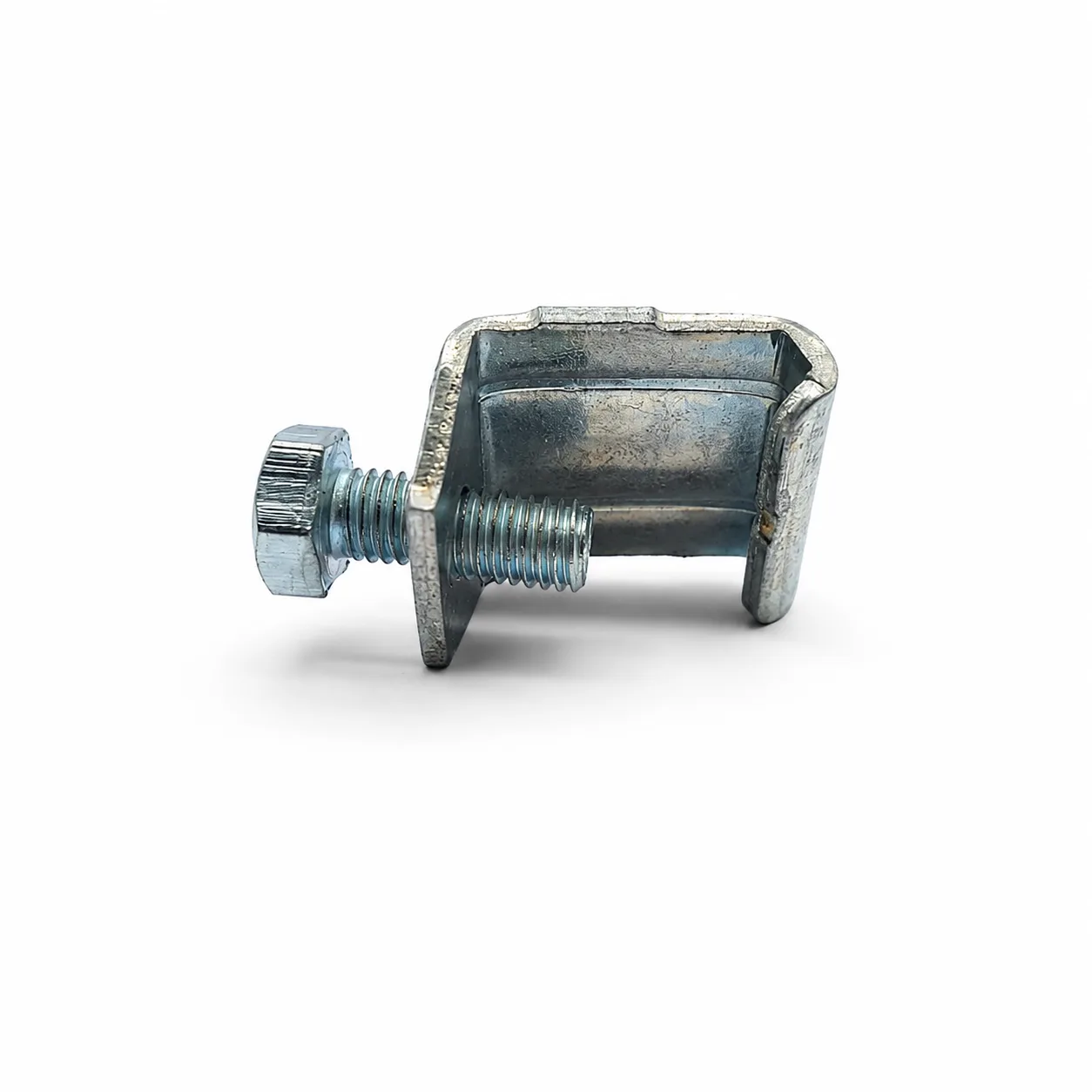

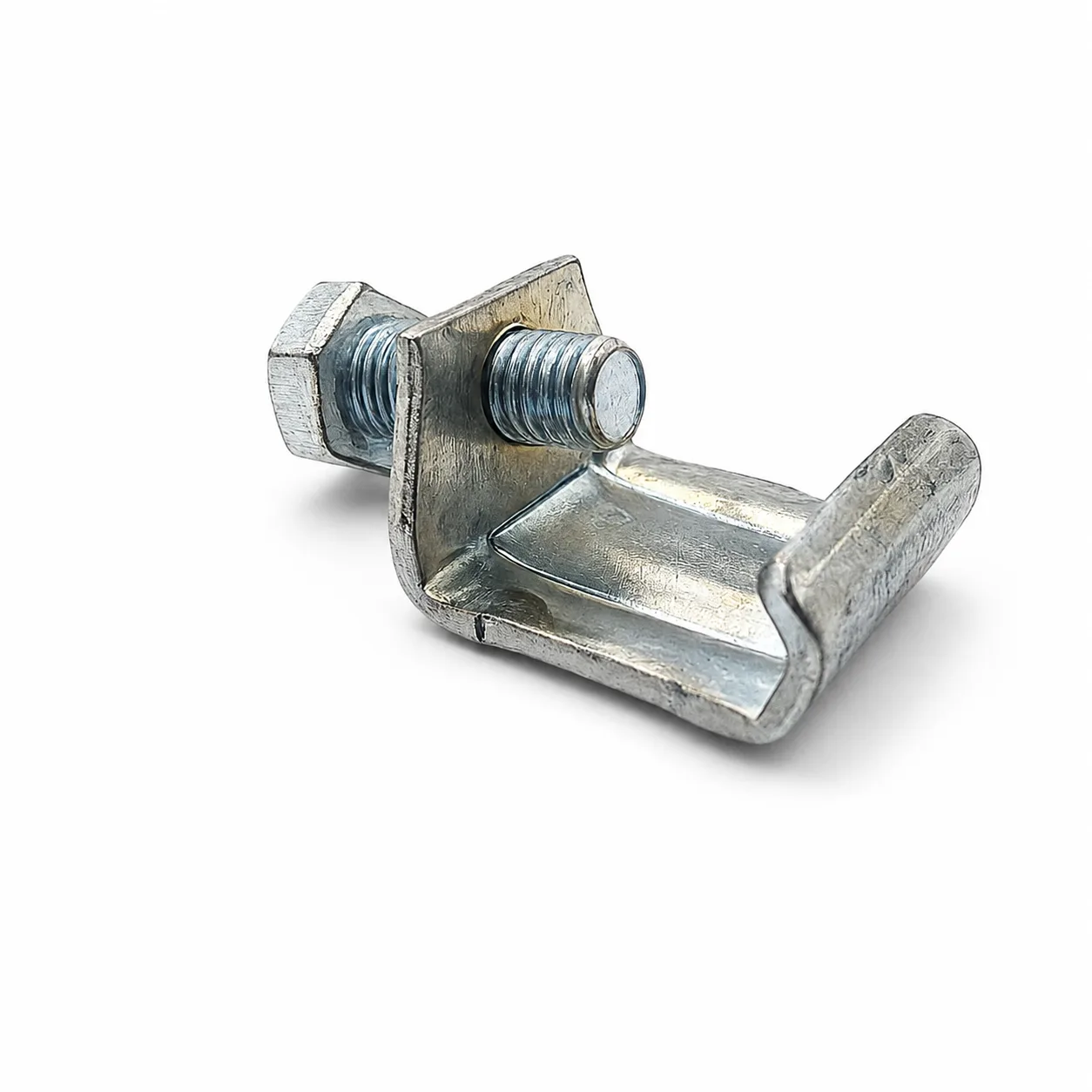

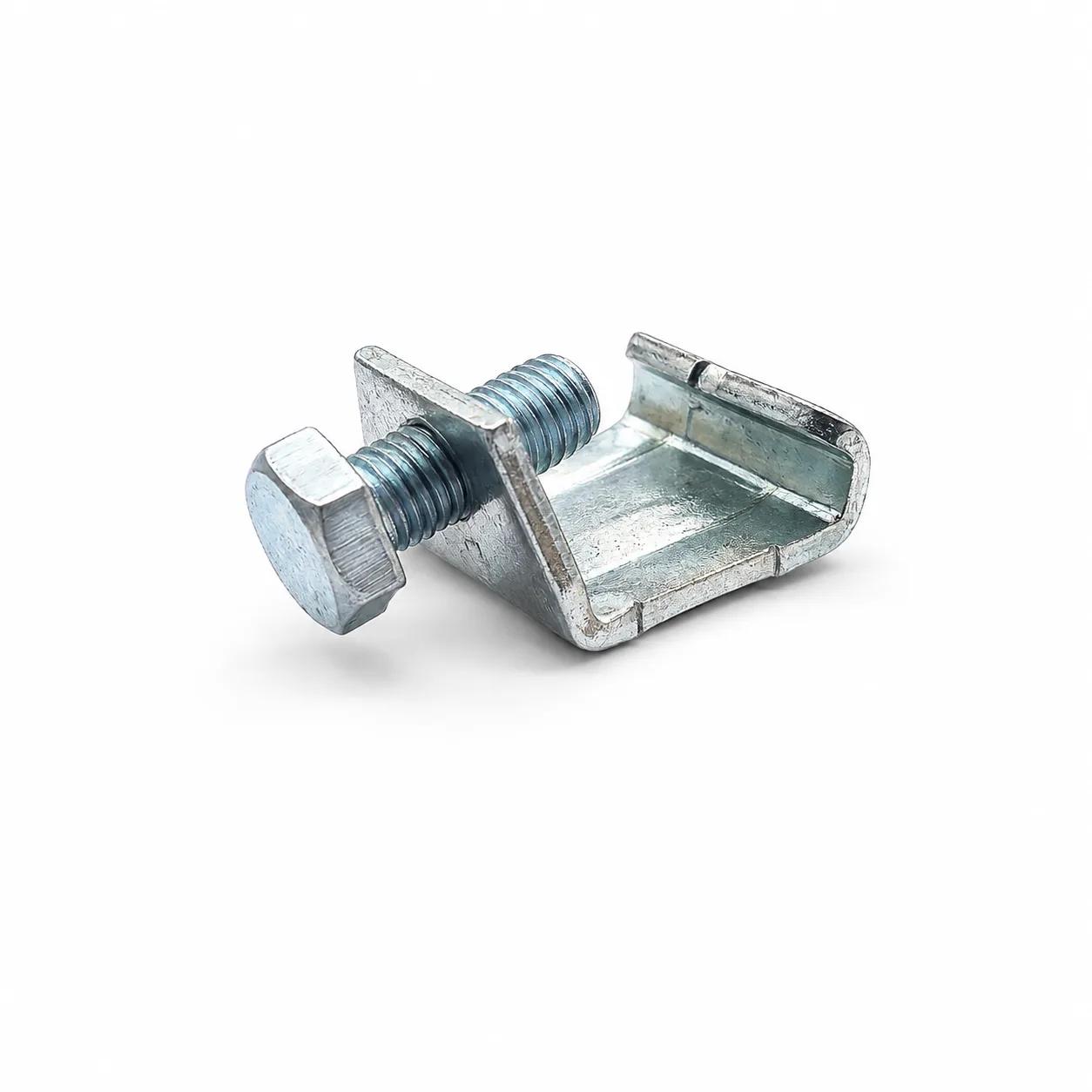

در ساختار کلیپس یا گیره C شکل فلنج کانال هوا دو لبه در بالا و پایین قرار گرفته که پروفیلهای فلنجی را در بر میگیرند. این ساختار C شکل باعث میشود یک جفت پروفیل فلنجی به کمک پیچ نمره 8 م.م به یکدیگر متصل شوند و در فرآیند اتصال دو قطعه کانال هوا، استحکام و ایستایی لازم را ایجاد کنند.

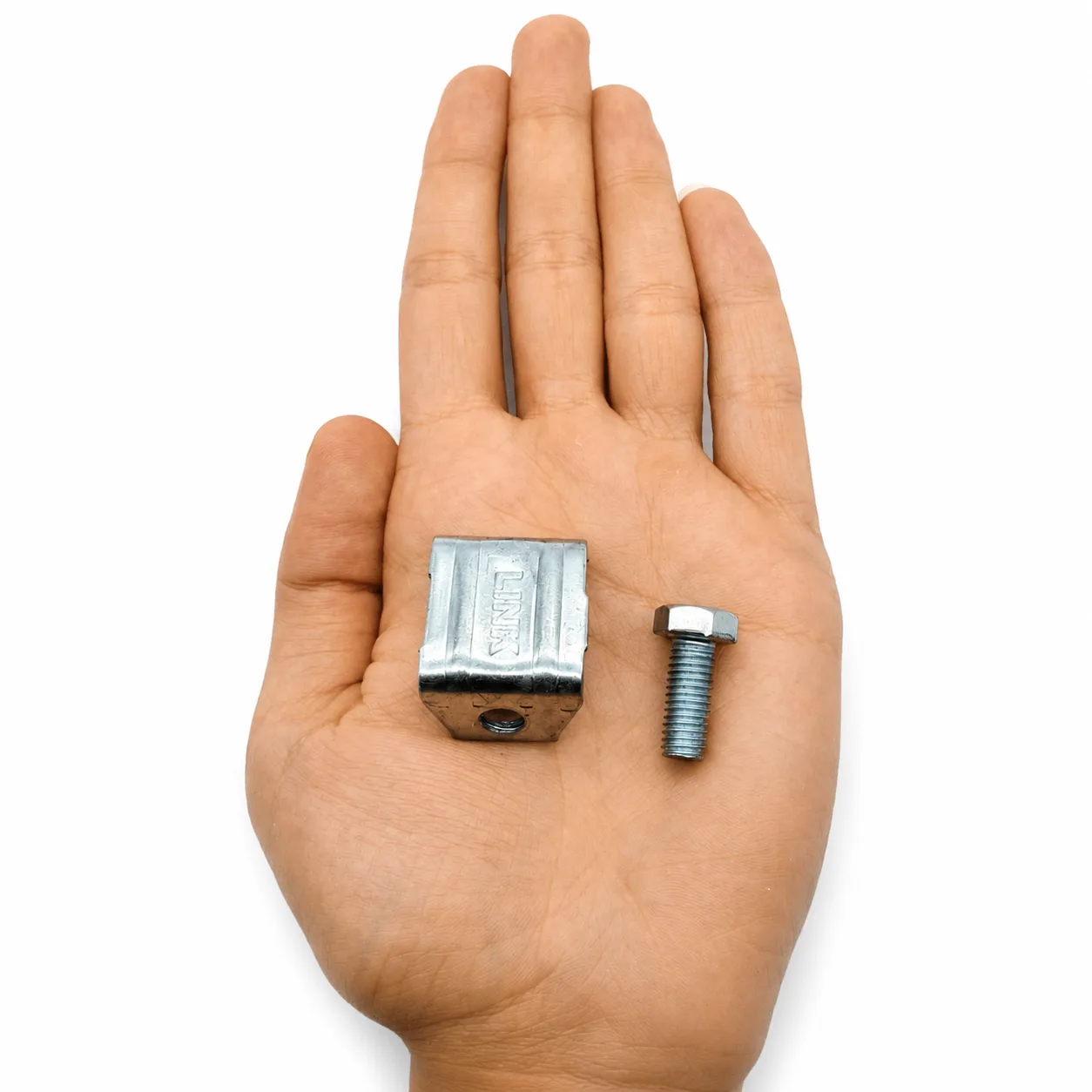

کلیپس یا گیره C شکل فلنج کانال هوا از آهن با روکش گالوانیزه ساخته شده و با داشتن تسمه فلزی به عرض 27 م.م و ارتفاع کلی حدود 33 م.م، برای استفاده در اتصال فلنجهای کانال هوا طراحی شده است. همچنین ارتفاع دو لبه این قطعه به ترتیب نزدیک 12 م.م و 18 م.م در نظر گرفته شده و برای تنظیم اتصال از پیچ استاندارد 8 م.م (معمولاً با طول 2/5 سانت) استفاده میشود.
مشخصات فنی:
• عرض تسمه فلزی: 27 م.م
• طول یا ارتفاع کلی قطعه: 33 م.م
• ضخامت ورق: 2/5 م.م
• ارتفاع لبه اول: نزدیک 12 م.م
• ارتفاع لبه دوم: نزدیک 18 م.م
• جنس: آهن با روکش گالوانیزه
• سایز پیچ تنظیم: 8 م.م استاندارد (معمولا طول 2/5 سانت)
کاربردها:
• اتصال فلنجهای پروفیلی در کانالهای تهویه هوا
• تثبیت و نگهداری پروفیلهای فلنجی
• اتصال دو قطعه کانال هوا به یکدیگر
مزایا:
• ایجاد اتصال پایدار بین پروفیلهای فلنجی
• طراحی C شکل برای دربرگرفتن لبههای فلنج
• استفاده از پیچ استاندارد برای تنظیم اتصال
• بدنه آهنی با روکش گالوانیزه
